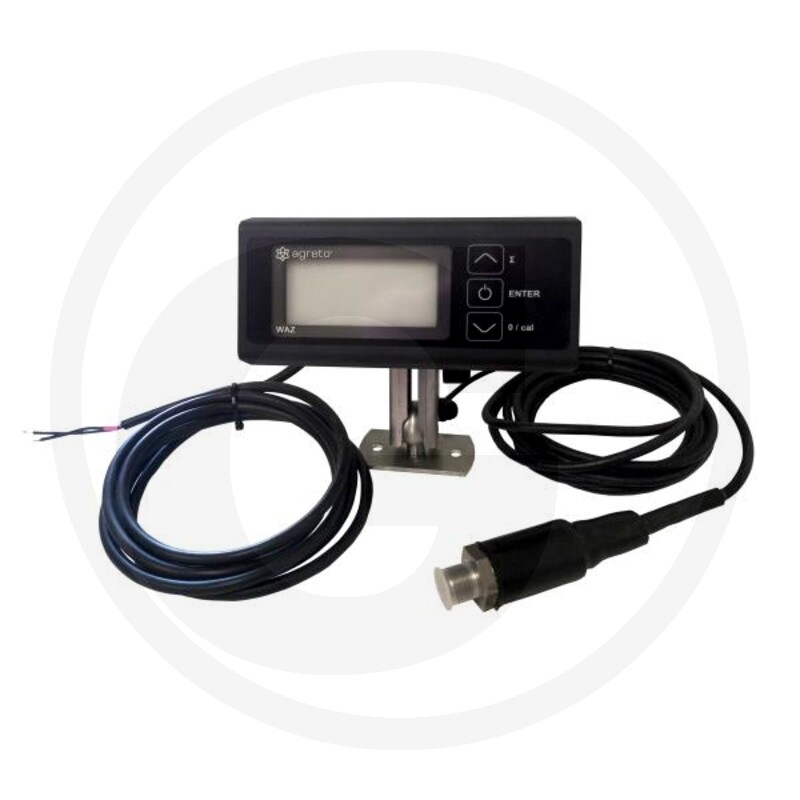

GRANIT Hydraulic scale kit
• Hydraulikwaage / Staplerwaage für den Einbau in einfachwirkende Hubzylinder bei Frontladern und Staplern
• Einfache Ermittlung der Lademengen
• Wiegeanzeige für Fahrzeugaufbau mit Summierfunktion
Part no.: 77875603
Further information
- Included in delivery:
- • 1 Drucksensor
• 5 m Wiegesignalkabel mit wasserfester Schraubsteckverbindung
• 1 Wiegeanzeige
• 2 m Stromversorgungskabel
• 1 Handbuch - Technical data:
- Drucksensor:
• Robuster und zuverlässiger Drucksensor
• Hydraulikdruck bis 250 bar
• Kennwert 1,5 mV/V
• Überlast 120 %, Bruchlast 150 %
• Genauigkeit +/- 0,1 %
• Einsatztemperatur -20 bis +65 °C
• Temperaturkompensiert -10 bis +50 °C
• Anschluss M14x1,5
Wiegeanzeige:
• Robuste, handliche Anzeige im Aluminiumgehäuse
• Verstellbare Halterung
• E-Ink Display
• Sechsstelliges Gewichtsanzeige mit 16 mm Ziffernhöhe
• eigene Summenanzeige mit 5 mm Ziffernhöhe
• Spannungsversorgung über 12 V Bordelektrik oder 9 V Batterie
• Einsatztemperatur -10 bis +50 °C
• Stabilisierte Gewichtsanzeige
• Auflösung 5 kg
• Tarieren auf Knopfdruck (Nullstellen des leeren Gerätes)
• Summierfunktion
• Einfache Kalibrierfunktion
• Bluetooth-Schnittstelle
• Maße ohne Montageteile: 155 x 70 x 45 mm (BxHxT)
Genauigkeit:
• Genauigkeit des Drucksensors +/- 0,1 %
• Genauigkeit des Gesamtsystems im praktischen Einsatz ca. +/- 2 % bei ordnungsgemäßer Anwendung
• Auflösung der Wiegeanzeige 5 kg - Version:
- Pressure sensor:
Max. pressure: 250 bar
Safe overload: 120%
Accuracy: 0.1%
Operating temperature: -20 to +65°C / -4 to +149°F
Hydraulic connection: M14 x 1.5, internal angle 37 degrees
Cable length: 4 m
Display:
Material: plastic housing
Display: 6-digit backlit LCD display, digit height: 20 mm
Power supply: 12 to 24 V
Power cable: 2 m
Operating temperature: -10 to +50°C / +14 to +122°F
Dimensions: 164 x 77 x 81 (L x W x H)
Functions: zero point, tare, stable weight while driving, totalling, external input for totalling - Manufacturer:
- Wilhelm Fricke SE, Zum Kreuzkamp 7, 27404 Heeslingen, Deutschland, www.granit-parts.com, [email protected]
- Weight:
- 1,53 kg
- Catalogue:
- Front loader parts & implements (p. 33)
