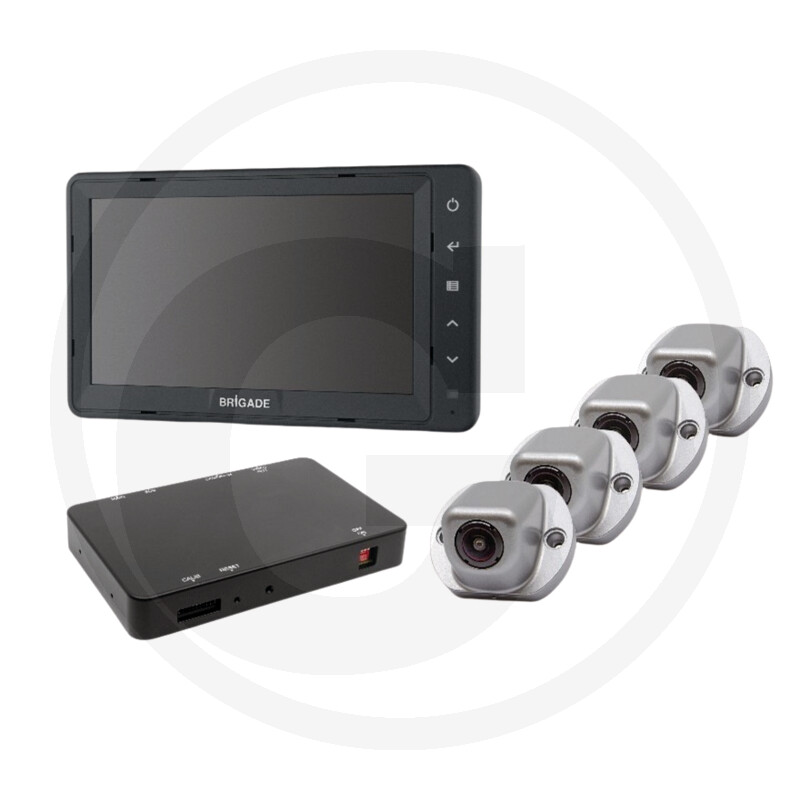

Camera / Monitor System

Further information

Dimensions (mm):

• Monitor: (BxHxT): 196x 118x 26 br• ECU: (BxHxT): 178x 113x 26 br• Kamera: (BxHxT): 61x 50x 42

Included in delivery:

1 x VBV-770HM – 7″ HD Monitor
1 x BN360-300 – 360 HD System ( 4x HD Kamera & ECU)
1 x BN360-H310 – 10m HD Kamerakabel
2 x BN360-H315 – 15m HD Kamerakabel
1 x BN360-H320 – 20m HD Kamerakabel

Technical data:

ECU:

• 720p HD 360° Bild
• 15 verschiedene Ansichten
(5 Hochformate, 10 Querformate)
Konfigurationen:
– Front- und Heckansicht für kreuzenden Verkehr
- individuell anpassbare Fahrzeugposition

• 2 vordefinierte Konfigurationsgruppen
• Konfigurier- und anpassbare Installation mittels PC- Kalibrierungssoftware
• Auslöser bei Signal für linken und rechten Blinker, Rückwärtsgang und Geschwindigkeit
• konfigurierbare Einparkmarkierungen auf Bildschirm
• individuell definierbare eingeblendete Hilfslinien für die verschiedenen Kameraansichten
• 2 Videoausgänge AHD 1.0 und NTSC
• Gehäuse aus Aluminiumlegierung, Farbe: schwarz
• Schutzklasse: IP30

Kamera:

• Blickwinkel: horizontal: 182° x vertikal 118°
• Auflösung: 1280 x 720
• Gehäuse aus Aluminiumlegierung, Farbe: silber
• Schutzklasse: IP69K, IP68

Monitor:

• AHD- und CVBS- kompatibel
• Kontrastverhältnis: 700:1
• Auflösung: 1024 x 600
• Blickwinkel: seitlich 85° x oben 85° x unten 85°
• Helligkeit: 500 ccd/m²
• LED Hintergrundbeleuchtung (20.000 Betriebsstunden)
• entspiegelter Bildschirm
• 3 Kameraeingänge
• 3 Auto- Trigger
• Umschaltung zwischen Spiegel- und Normalbild über Menü
• verriegelbar über Menü
• Distanzmarkierungen auf dem Bildschirm
• Audio
• Sonnenblende
• automatische Dimmung
• Auto- Umschaltung AHD 1.0/ AHD 2.0/ PAL/ NTSC

Assembly notes:

nach der Montage ist eine Kalibrierung des System für eine einwandfreie Funktion zwingend erforderlich.

Weight:

1,80 kg
