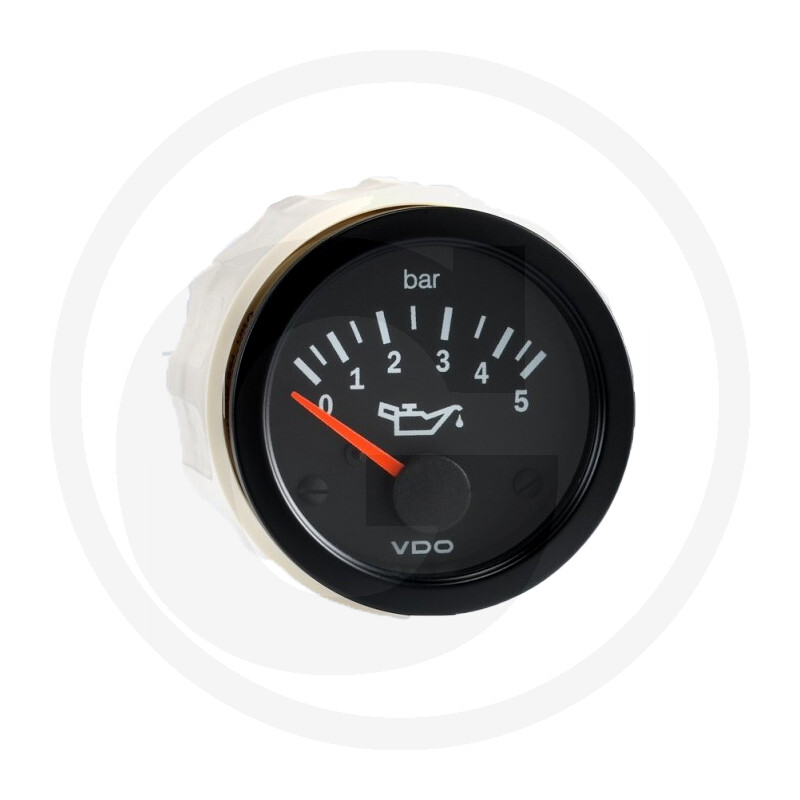

VDO Druckanzeige, STB 5 BAR

Further information

Version:

• Zeigerausschlag: 90°
• Zifferblatt Farbe: Schwarz
• Zifferblatt Beleuchtung: Durchlicht 12V - 2 Watt Weiß - Grün - Rot und 24V - 2 Watt - Optional
• Zeiger: Rot Durchlicht
• Warn Indikation: Keine
• Programmierung: Keine

Description:

• Farbe: Schwarz
• Lochdurchmesser: 52 mm - 2 1/16"
• Messbereich: 0 bis 5 Bar
• Betriebspannung: 12 Volt DC

Technical data:

• Druck Messbereich: 0 - 5 Bar
• Warnlampe: Ohne
• Vorgänger: 350-103B
• Betriebspannung: 11 - 16 Volt DC
• Verpackung: VDO Instrument Retail
• Anwendung: VDO Motorüberwachung


• Signal Analog: 10 - 184 Ohm
• Serie: VDO Cockpit Vision
• Glas: Kunststoff Einzel Antireflex
• Farbe: Schwarz
• IP Klasse vorn: IP64 (DIN 40050)


• Einbau Abmessung: 52 mm - 2 1/16 Inch
• Funktionalität: Motoröldruck
• Frontring Austauschbar: Ja - Spezialwerkzeuge nötig
• Frontring Modell: Dreikant schwarz
• Kommunikation: Analog
• Kategorie: Druckanzeiger

Electrical connection:

• Messbereich Motor Öldruck: 0 bis 5 Bar
• Eingangssignal Motor Öldruck: VDO Druksensor 10 bis 184 Ohm
• Anzeigefehler: Kein Aufgabe VDO bekannt
• Anschluss: Flachstecker 6,3 x 0,8mm (3x)
• Anschluss Zifferblatt Beleuchtung: Flachstecker 6,3 x 0,8mm (2x)

Function:

• Messbereich Motor Öldruck: 0 bis 5 Bar
• Eingangssignal Motor Öldruck: VDO Druksensor 10 bis 184 Ohm
• Anzeigefehler: Kein Aufgabe VDO bekannt
• Anschluss: Flachstecker 6,3 x 0,8mm (3x)
• Anschluss Zifferblatt Beleuchtung: Flachstecker 6,3 x 0,8mm (2x)

Additional information:

• Betriebspannung: 11 - 16 Volt DC
• Stromaufnahme ohne Zifferblatt Beleuchtung: 82 mA
• Verpolschutz: Ja
• Kurzschlussfestigkeit: Keine Aufgabe VDO

Protection class:

• Modell: Cockpit Vision
• Frontglas: Einzelglasglas - Antireflex
• Standard frontring: Dreikant Schwarz (Schraubring)

Assembly:

• Einbau (Loch) Durchmesser und Außen Durchmesser: 52 mm - 2 1/16 Inch und 59.25 mm - 2 1/3 Inch
• Einbautiefe: 67.5 mm
• Klemmhöhe mit Spinlock Mutter: Nicht verfügbar
• Klemmhöhe mit Bügel: 0.5 mm - 8 mm
• Flushmount: Keine

Weight:

170 g
