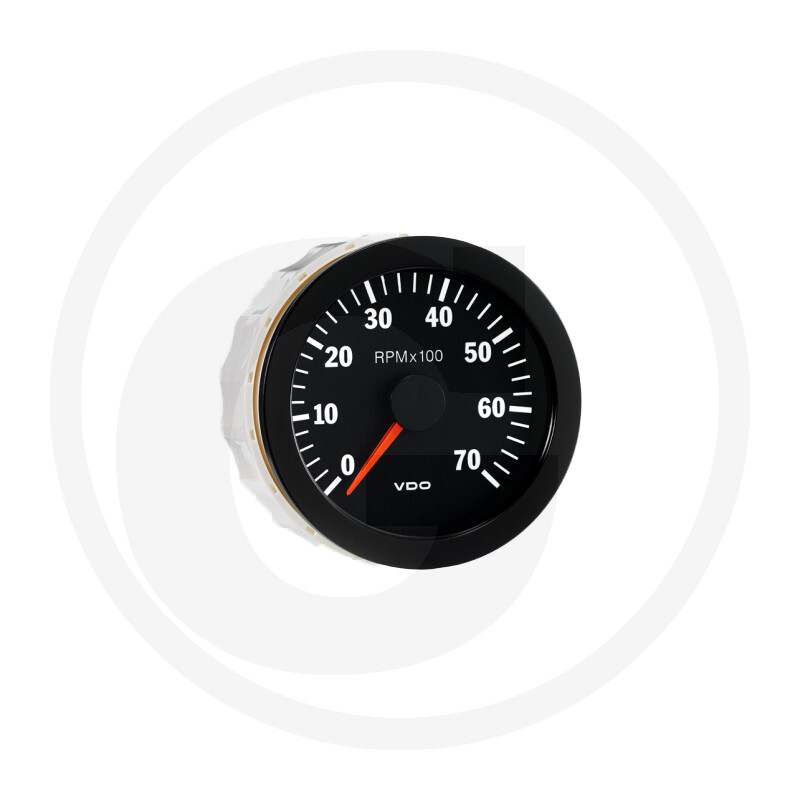

VDO Drehzahlmesser

Further information

Version:

• Modell: Cockpit Vision
• Frontglas: Einzelglasglas - Antireflex
• Standard frontring: Dreikant Schwarz (Schraubring)

Description:

• Farbe: Schwarz
• Lochdurchmesser: 80 mm - 3 1/8"
• Messbereich: 0 bis 7.000 RPM
• Betriebspannung: 12 Volt DC

Technical data:

• Drehzahl Messbereich: 0 - 7.000 RPM
• Warnlampe: Ohne
• Betriebspannung: 11 - 16 Volt DC
• Verpackung: VDO Instrument Retail
• Anwendung: VDO Motorüberwachung
• Signal Analog: Drehzahl Impuls Signal


• Serie: VDO Cockpit Vision
• Glas: Kunststoff Einzel Antireflex
• Farbe: Schwarz
• IP Klasse vorn: IP64 (DIN 40050)
• Einbau Abmessung: 80 mm - 3 1/8 Inch


• Funktionalität: Drehzahl - RPM
• Frontring Austauschbar: Ja - Spezialwerkzeuge nötig
• Frontring Modell: Dreikant schwarz
• Kommunikation: Analog
• Kategorie: Drehzahlmesser

Electrical connection:

• Betriebspannung: 11 - 16 Volt DC
• Stromaufnahme ohne Zifferblatt Beleuchtung: < 100 mA
• Verpolschutz: Ja

Function:

• Messbereich Drehzahl: 0 bis 7.000 RPM
• Eingangssignal Drehzahlmesser: Benzinmotor Kl-1 Zündspule
• Anzeigefehler: Kein Aufgabe VDO bekannt
• Anschluss: 8-Polige Flachstecker Konnektor 6,3 x 0,8mm
• Anschluss Zifferblatt Beleuchtung: Flachstecker 6,3 x 0,8mm (4x)

Additional information:

• Zeigerausschlag: 320°
• Zifferblatt Farbe: Schwarz
• Zifferblatt Beleuchtung: Durchlicht Doppel 12V - 2 Watt Weiß - Grün - Rot und 24V - 2 Watt - Optional
• Zeiger: Rot Durchlicht
• Warn Indikation: Keine
• Programmierung: Ja

Protection class:

• Frontseite Schutzklasse: IP64 (DIN 40050) - Ozon Beständig - UV Beständig
• Rückseite Schutzklasse: IP42 (DIN 40050)
• Relative Feuchtigkeit: Kein Aufgabe VDO bekannt
• Betriebstemperatur: -20°C bis +70°C
• CE norm: Ja
• DNV GL Zertifizierung: Kein Aufgabe VDO bekannt


• Mechanischer Schock 8 Stunden: Max 1G - 25Hz - 2000Hz
• EMC test: Nach EN13309 und ISO13766
• Nennlage: NL 0 bis NL 90 - DIN 16257
• Gehäuse: Kunststoff Flammhemmend

Assembly:

• Einbau (Loch) Durchmesser und Außen Durchmesser: 80 mm - 3 1/8 Inch und 85 mm - 3 1/3 Inch
• Einbautiefe: 91 mm
• Klemmhöhe mit Spinlock Mutter: Optional 0.5 mm - 23 mm
• Klemmhöhe mit Bügel: 0.5 mm - 12 mm
• Flushmount: Keine
