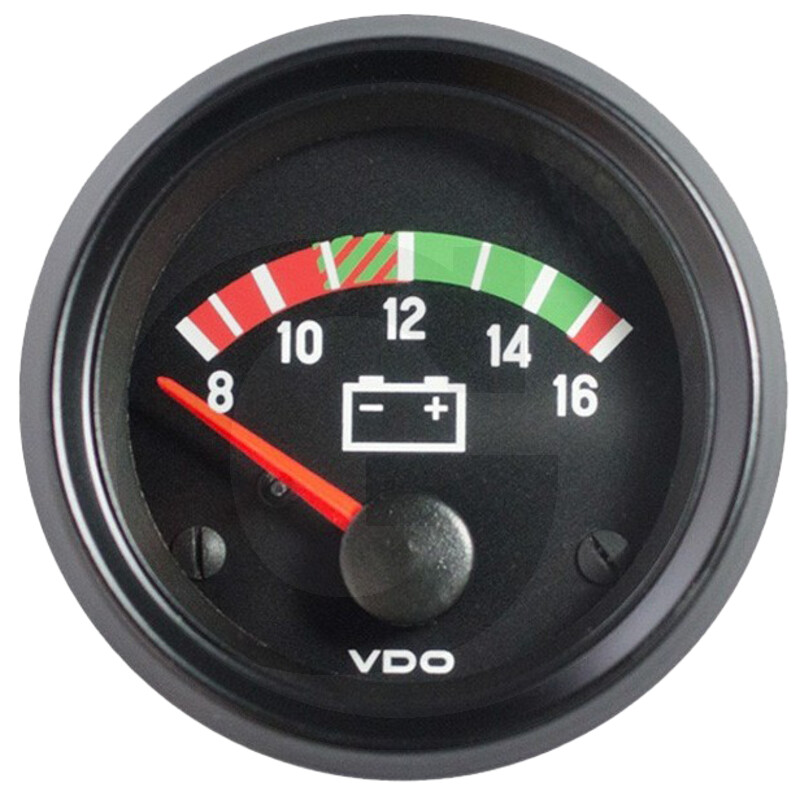

VDO Voltmeter

Further information

Version:

• Modell: Cockpit International
• Frontglas: Einzelglasglas - Antireflex
• Standard frontring: Dreikant Schwarz (Schraubring)

Description:

• Farbe: Schwarz
• Lochdurchmesser: 52 mm - 2 1/16"
• Messbereich: 8 bis 16V DC
• Betriebspannung: 12 Volt DC

Technical data:

• Spannung Messbereich: 8 - 16V DC
• Warnlampe: Ohne
• Betriebspannung: 11 - 16 Volt DC
• Verpackung: VDO Instrument Retail
• Anwendung: VDO Motorüberwachung
• Signal Analog: 0 - 16V DC


• Serie: VDO Cockpit International
• Glas: Kunststoff Einzel Antireflex
• Farbe: Schwarz
• IP Klasse vorn: IP64 (DIN 40050)
• Einbau Abmessung: 52 mm - 2 1/16 Inch


• Funktionalität: 12 Volt Batterie Zustand
• Frontring Austauschbar: Ja - Spezialwerkzeuge nötig
• Frontring Modell: Dreikant schwarz
• Kommunikation: Analog
• Kategorie: Voltmeter

Electrical connection:

• Betriebspannung: 11 - 16 Volt DC
• Stromaufnahme ohne Zifferblatt Beleuchtung: 67 mA
• Verpolschutz: Ja

Function:

• Messbereich Voltmeter: 8 bis 16V DC
• Eingangssignal Voltmeter: 0-16V DC Batteriespannung
• Anzeigefehler: Kein Aufgabe VDO bekannt
• Anschluss: Flachstecker 6,3 x 0,8mm (2x)
• Anschluss Zifferblatt Beleuchtung: Flachstecker 6,3 x 0,8mm (2x)

Additional information:

• Zeigerausschlag: 90°
• Zifferblatt Farbe: Schwarz
• Zifferblatt Beleuchtung: Floodlight 12V - 3.4 Watt Weiß - Grün - Rot und 24V - 3 Watt - Optional
• Zeiger: Rot Durchlicht
• Warn Indikation: Keine
• Programmierung: Keine

Protection class:

• Frontseite Schutzklasse: IP64 (DIN 40050) - Ozon Beständig - UV Beständig
• Rückseite Schutzklasse: IP42 (DIN 40050)
• Relative Feuchtigkeit: Kein Aufgabe VDO bekannt
• Betriebstemperatur: -30°C bis +85°C
• CE norm: Ja
• DNV GL Zertifizierung: Kein Aufgabe VDO bekannt


• Mechanischer Schock 8 Stunden: Max 1G - 25Hz - 2000Hz
• EMC test: Nach EN13309 und ISO13766
• Nennlage: NL 0 bis NL 90 - DIN 16257
• Gehäuse: Kunststoff Flammhemmend

Assembly:

• Einbau (Loch) Durchmesser und Außen Durchmesser: 52 mm - 2 1/16 Inch und 59.25 mm - 2 1/3 Inch
• Einbautiefe: 67.5 mm
• Klemmhöhe mit Spinlock Mutter: Nicht verfügbar
• Klemmhöhe mit Bügel: 0.5 mm - 8 mm
• Flushmount: Keine

Weight:

155 g
