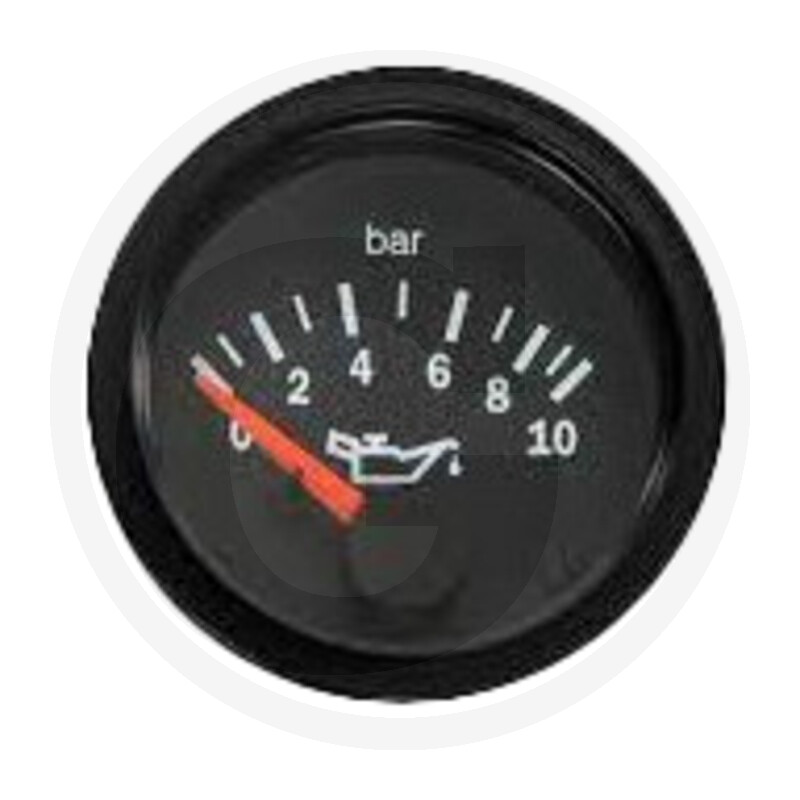

GRANIT Druckanzeige, STB 10 BAR

Further information

Version:

• Modell: Cockpit Vision
• Frontglas: Einzelglasglas - Antireflex
• Standard frontring: Dreikant Schwarz (Schraubring)

Description:

• Farbe: Schwarz
• Lochdurchmesser: 52 mm - 2 1/16"
• Messbereich: 0 bis 10 Bar
• Betriebspannung: 12 Volt DC

Technical data:

• Druck Messbereich: 0 - 10 Bar
• Warnlampe: Ohne
• Betriebspannung: 11 - 16 Volt DC
• Verpackung: VDO Instrument Retail
• Anwendung: VDO Motorüberwachung
• Signal Analog: 10 - 184 Ohm


• Serie: VDO Cockpit Vision
• Glas: Kunststoff Einzel Antireflex
• Farbe: Schwarz
• IP Klasse vorn: IP64 (DIN 40050)
• Einbau Abmessung: 52 mm - 2 1/16 Inch


• Funktionalität: Motoröldruck
• Frontring Austauschbar: Ja - Spezialwerkzeuge nötig
• Frontring Modell: Dreikant schwarz
• Kommunikation: Analog
• Kategorie: Druckanzeiger

Electrical connection:

• Betriebspannung: 11 - 16 Volt DC
• Stromaufnahme ohne Zifferblatt Beleuchtung: 82 mA
• Verpolschutz: Ja

Function:

• Messbereich Motor Öldruck: 0 bis 10 Bar
• Eingangssignal Motor Öldruck: VDO Druksensor 10 bis 184 Ohm
• Anzeigefehler: Kein Aufgabe VDO bekannt
• Anschluss: Flachstecker 6,3 x 0,8mm (3x)
• Anschluss Zifferblatt Beleuchtung: Flachstecker 6,3 x 0,8mm (2x)

Additional information:

• Zeigerausschlag: 90°
• Zifferblatt Farbe: Schwarz
• Zifferblatt Beleuchtung: Durchlicht 12V - 2 Watt Weiß - Grün - Rot und 24V - 2 Watt - Optional
• Zeiger: Rot Durchlicht
• Warn Indikation: Keine
• Programmierung: Keine

Protection class:

• Frontseite Schutzklasse: IP64 (DIN 40050) - Ozon Beständig - UV Beständig
• Rückseite Schutzklasse: IP42 (DIN 40050)
• Relative Feuchtigkeit: Kein Aufgabe VDO bekannt
• Betriebstemperatur: -30°C bis +85°C
• CE norm: Ja
• DNV GL Zertifizierung: Kein Aufgabe VDO bekannt


• Mechanischer Schock 8 Stunden: Max 1G - 25Hz - 2000Hz
• EMC test: Nach EN13309 und ISO13766
• Nennlage: NL 0 bis NL 90 - DIN 16257
• Gehäuse: Kunststoff Flammhemmend

Assembly:

• Einbau (Loch) Durchmesser und Außen Durchmesser: 52 mm - 2 1/16 Inch und 59.25 mm - 2 1/3 Inch
• Einbautiefe: 67.5 mm
• Klemmhöhe mit Spinlock Mutter: Nicht verfügbar
• Klemmhöhe mit Bügel: 0.5 mm - 8 mm
• Flushmount: Keine

Manufacturer:

Wilhelm Fricke SE, Zum Kreuzkamp 7, 27404 Heeslingen, Deutschland, www.granit-parts.com, [email protected]

Weight:

170 g
